Extraction d'un fil Faston: comment que je fais ?

L'envie m'a pris de rénover un fil électrique de ma Guzzi: pour les curieux, il s'agit du fil qui va provoquer l'excitation du solénoïde du démarreur.

Ce fil part donc du relais de démarreur vers le solénoïde.
Çà paraît hyper-simple, mais voilà: comment faire pour extraire proprement la broche plate type FastOn (qui termine le fil d'origine) du connecteur blanc (qui se branche sur le relais) ?

Il faut sans doute repousser une languette qq part, mais je n'arrive pas à voir comment c'est fichu, et je ne suis pas très familier de ces trucs...

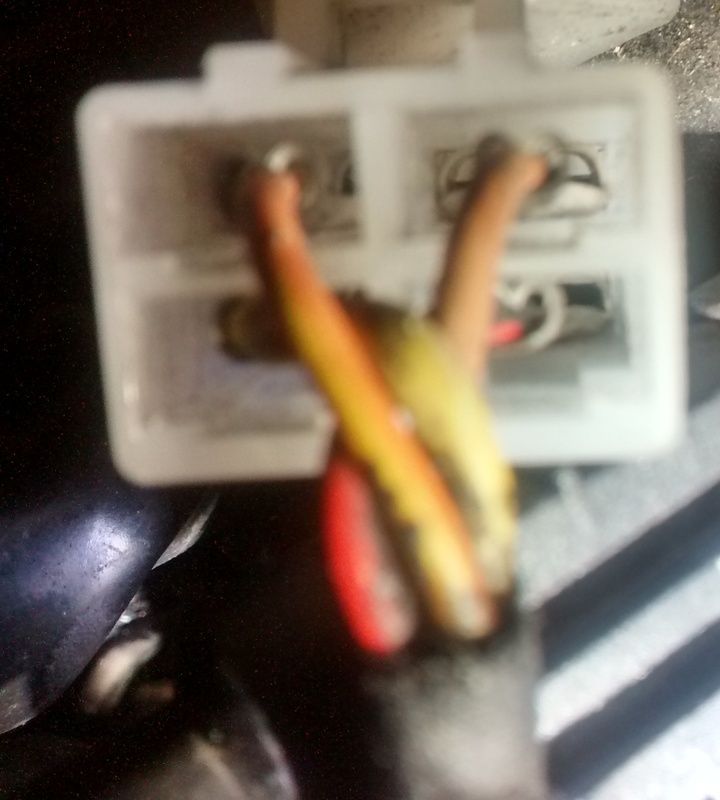

Photo du connecteur en question, vue de l'arrière (désolé pour la qualité de la photo):

Une BM, c'est une Guzzi avec les seins qui tombent

Les broches sont plates, comme sur la photo ci-dessous?
Il y a des chances d'avoir la même petite languette au milieu, de l'autre côté du connecteur, à pousser avec un tournevis fin.

Born to be wise

Oui, ça ressemble à ça, mais avec des fiches métal femelles (?), et j'ai essayé de trifouiller le connecteur par l'avant avec: une épingle de couturière, un épingle à nourrice, un tournevis très fin (pour bricoler les PC), mais ça ne bouge pas beaucoup...
Merci de la photo néanmoins!

Une BM, c'est une Guzzi avec les seins qui tombent

Inscrit le: 04 Sep 2008 Messages: 3904 Ville: Plaisance

Tournevis horloger, tu commences par le plus fin, accès par l'avant du connecteur (le côté opposé aux fils), la languette de verrouillage est au centre d'une des 2 faces de la broche.

Ni nitro, ni juvamine.
